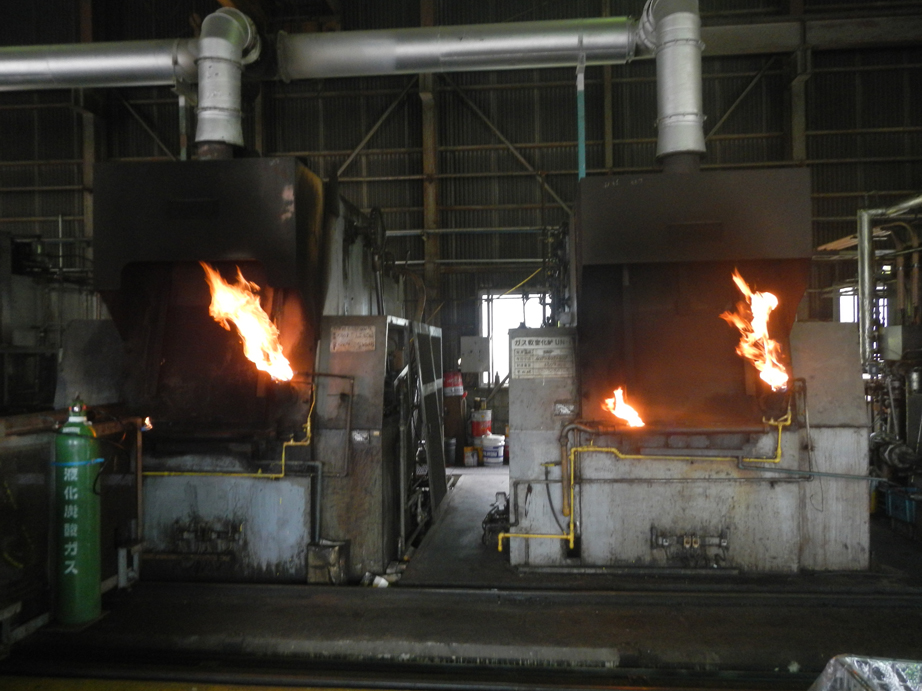

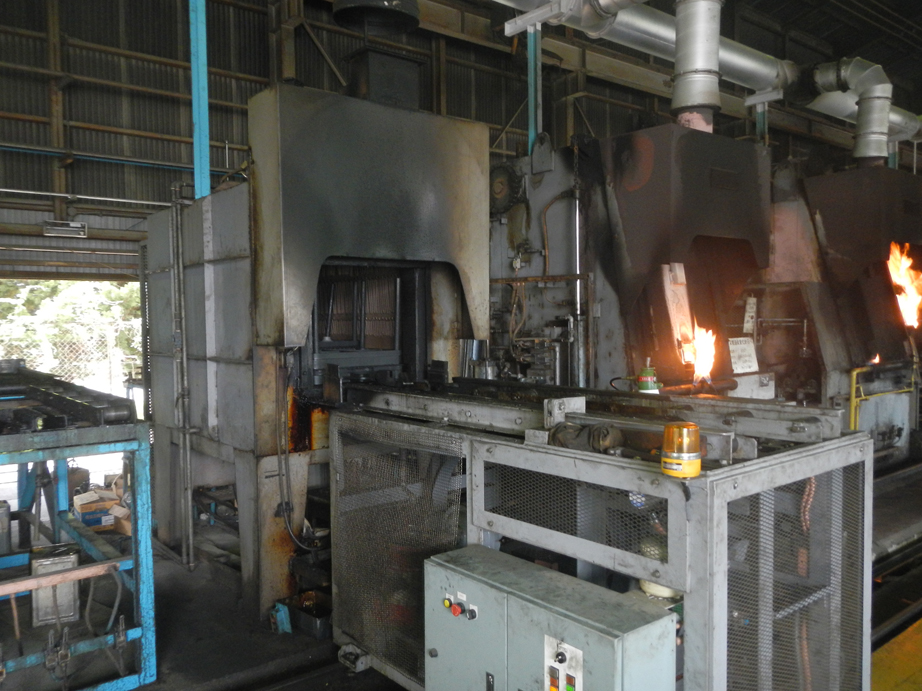

適注式ガス浸炭窒化炉

【処理】 ・浸炭焼き入れ ・浸炭窒化焼き入れ ・無酸化焼き入れ ・マルテンパー 【特徴】 炉内に直接滴下したアルコールが分解して発生したガスを ベースガスとしているため炉内雰囲気は常に安定しており、 ワークの表面炭素量の制御が他の方式と比較して簡単である。 また焼き入れ油はマルテンパー油を使用しているため 変形の少ない熱処理が可能である。 【詳細】 仕様 適注式ガス浸炭窒化炉 （オリエンタルエンヂニアリング株式会社製） 保有台数 4台 処理能力 500kg （600Wx900Lx600H） 使用温度 800～950℃ 加熱方式 電気加熱 雰囲気ガス 滴注式 雰囲気管理 酸素分圧測定方式 ※プログラムコントローラーによりモーターバルブを制御 （新栄熱計装株式会社製） 焼入冷却剤 マルテンパー油、ホットクエンチ油 （日本グリース株式会社製）

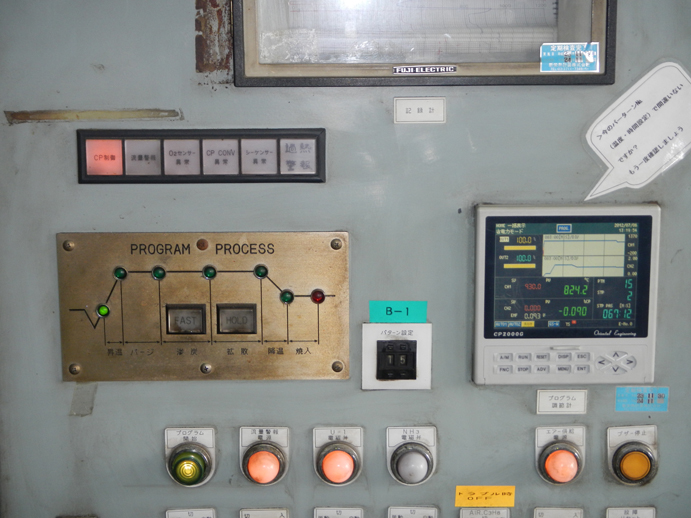

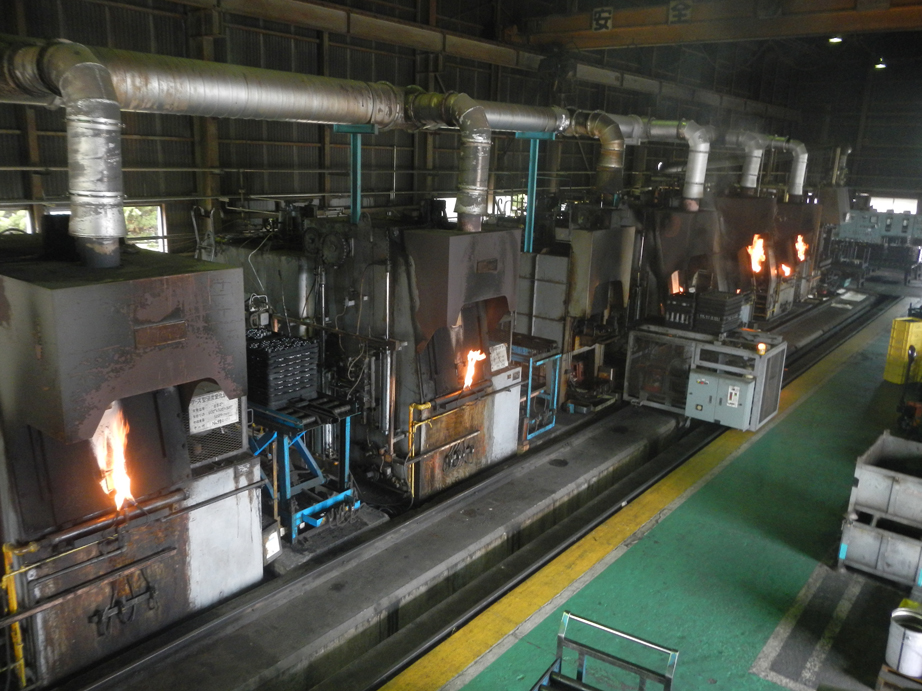

▼滋賀第二工場 ▼プログラムコントローラ

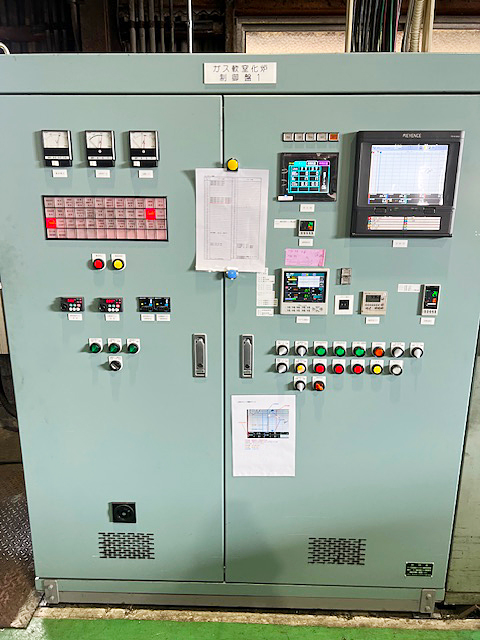

ガス軟窒化炉

【処理】 ・ガス軟窒化処理（炭窒化処理） ・窒化処理 ・無酸化テンパー（光輝焼き戻し） 【特徴】 シアン公害の心配がない窒化性ガスは、 複雑形状の細かな部分や接触部分にまで浸入して、 より高品質（機械的性質および外観）な製品を 得ることができます。 また冷却剤にコールド油を使用しているため 他社製品に比べてより高い耐疲労性が期待できます。 【詳細】 仕様 ユニナイト式バッチ型ガス軟窒化炉 （オリエンタルエンヂニアリング株式会社製） 保有台数 2台 処理能力 500kg （600Wx900Lx600H） 使用温度 570～600℃ 加熱方式 電気加熱 雰囲気ガス 窒素ベースＮＨ３ＣＯ２混合ガス 雰囲気管理 残留ＮＨ３測定方式 焼入冷却剤 コールドタイプ鉱物油 （日本グリース株式会社製）

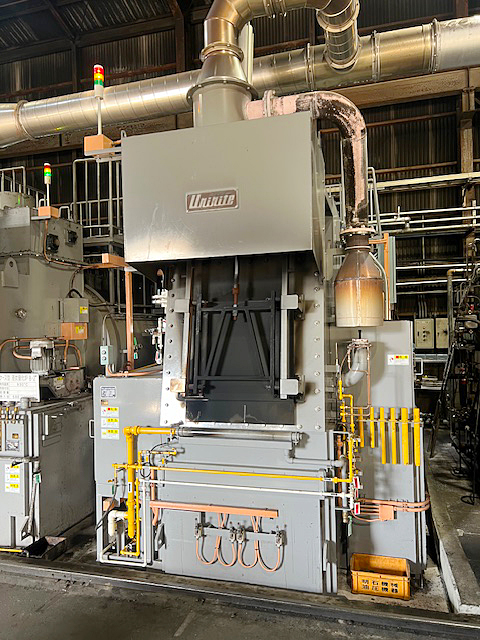

▼ガス軟窒化炉（ユニナイト炉）

流気式焼もどし炉

【処理】 ・焼き入れ後の焼きもどし 【詳細】 仕様 バッチ型流気式焼もどし炉 （オリエンタルエンヂニアリング株式会社製） 保有台数 3台 処理能力 500kg 使用温度 150～600℃ 加熱方式 電気加熱

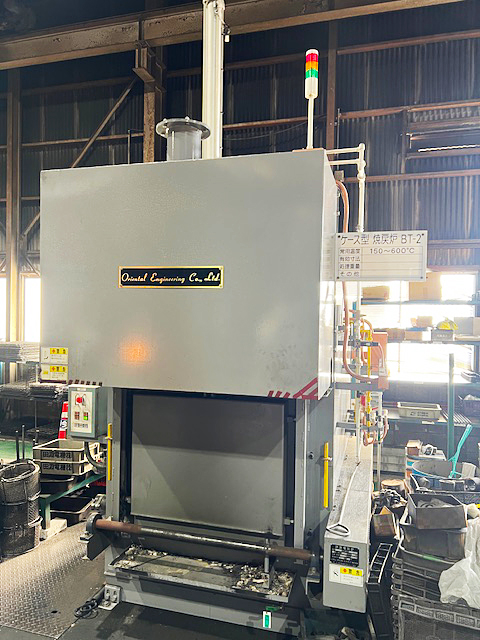

▼焼もどし炉

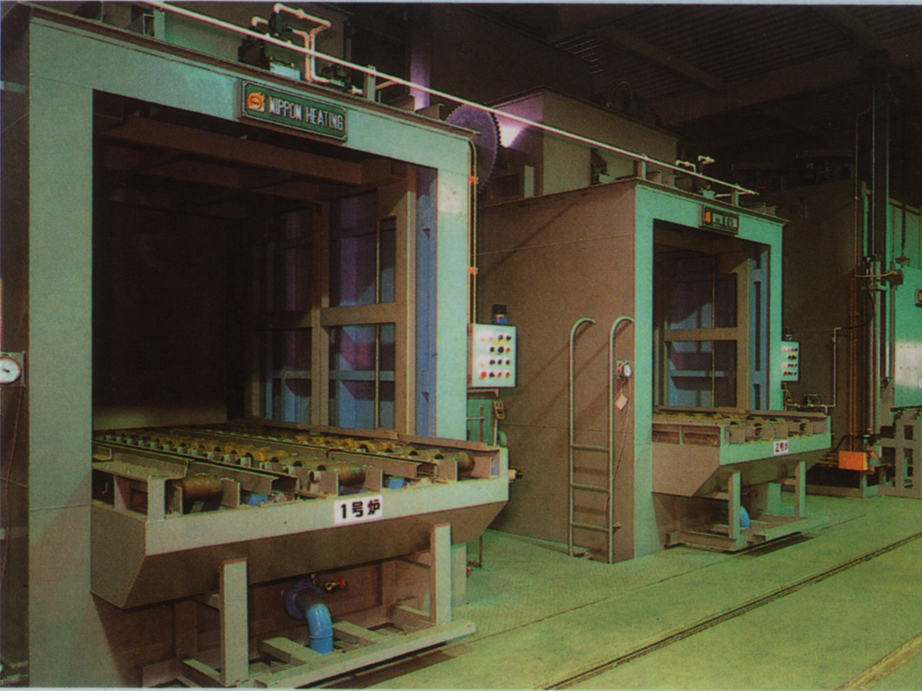

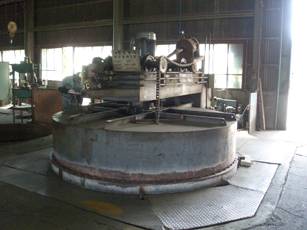

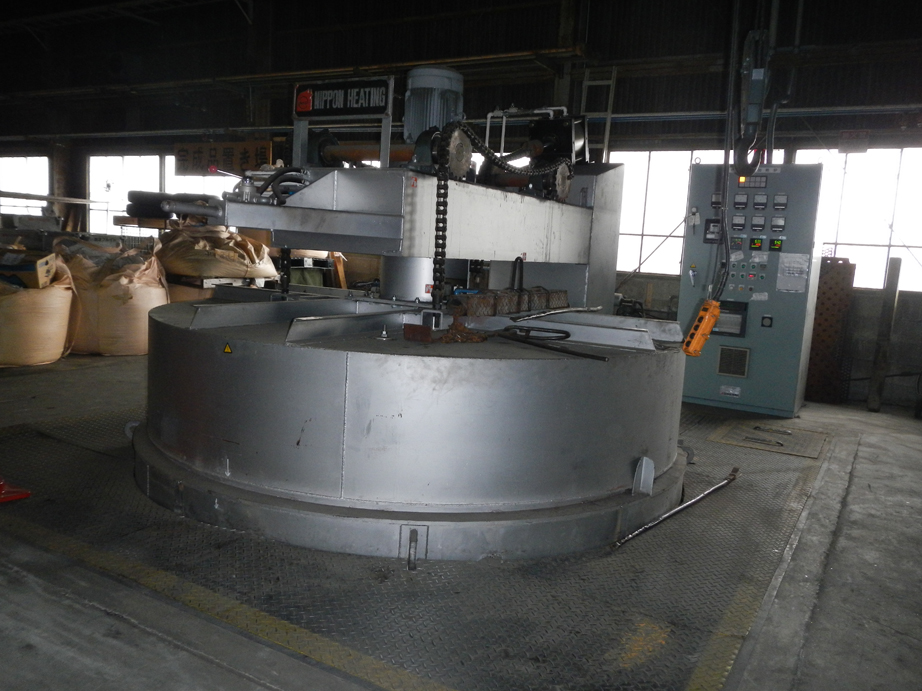

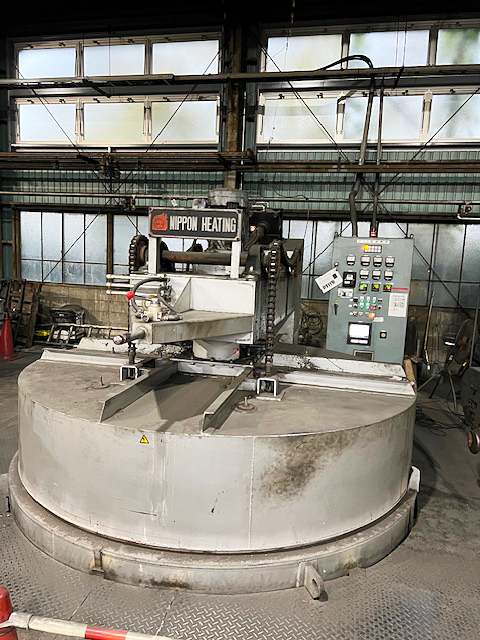

熱風循環式軽合金溶体化炉

【処理】 ・軽合金の溶体化処理（Ｔ４処理） 【特徴】 アルミの熱処理炉としては西日本最大級の大型炉です。 【詳細】 仕様 熱風循環式軽合金溶体化炉 （日本ヒーティング株式会社製） 型式 KQ-01 加熱電力 170KW 操作盤 自動 処理能力 1,200kg 炉内有効寸法 1,500Wx1,500Lx1,500H 仕様 熱風循環式軽合金溶体化炉 （日本ヒーティング株式会社製） 型式 KG-02 加熱電力 170KW 操作盤 自動 処理能力 1,200kg 炉内有効寸法 1,500Wx1,500Lx1,500H 仕様 熱風循環式軽合金溶体化炉 （日本ヒーティング株式会社製） 型式 SQ-01 加熱電力 170KW 操作盤 自動 処理能力 2,000kg 炉内有効寸法 2,000φx2,000H 仕様 熱風循環式軽合金溶体化炉 （日本ヒーティング株式会社製） 型式 SQ-02 加熱電力 150KW 操作盤 自動 処理能力 1,500kg 炉内有効寸法 2,000φx2,000H

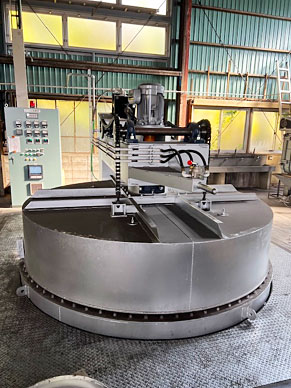

▼本社大阪工場 ▼滋賀第一工場

熱風循環式軽合金焼もどし炉

【特徴】 アルミの熱処理炉としては西日本最大級の大型炉です。 【詳細】 仕様 熱風循環式軽合金焼もどし炉 型式 KT-01 加熱電力 100KW 操作盤 自動 処理能力 1,200kg 炉内有効寸法 1,500Wx1,500Lx1,500H 仕様 熱風循環式軽合金焼もどし炉 型式 KT-02 加熱電力 100KW 操作盤 自動 処理能力 1,200kg 炉内有効寸法 1,500Wx1,500Lx1,500H 仕様 熱風循環式軽合金焼もどし炉 型式 ST-01 加熱電力 60KW 操作盤 自動 処理能力 1,800kg 炉内有効寸法 1,400Wx1,500Lx2,200H 仕様 熱風循環式軽合金焼もどし炉 型式 ST-02 加熱電力 150KW 操作盤 自動 処理能力 1,500kg 炉内有効寸法 2,000φx2,000H

▼軽合金焼もどし炉

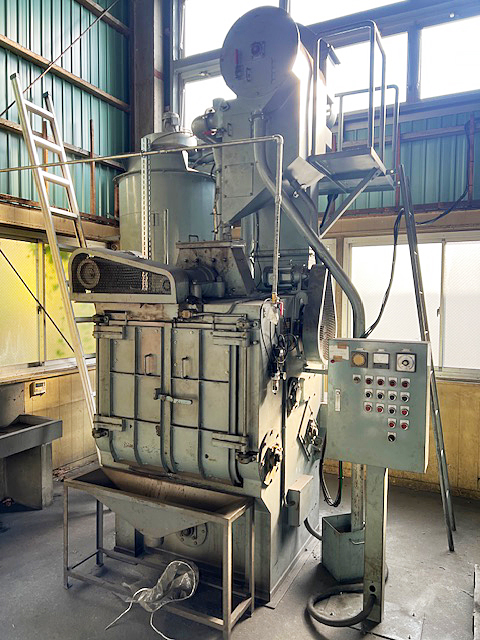

ショット研掃機

【処理】 ・熱処理後の表面研掃 【特徴】 直径１ｍｍのショット球を ワーク表面に激しくぶつけて研掃するため 表面がきれいになるばかりでなく ピーニング効果が発生し耐疲労性が向上します。 【詳細】 仕様 ターンテーブル式 タンブラー式 （日神金属株式会社製） 保有台数 ターンテーブル式　1台 タンブラー式　5台 使用球 ・1.0mm　スチール球 ・スチールグリット ・1.0mm　sus球 ・0.5mm　susワイヤーカット

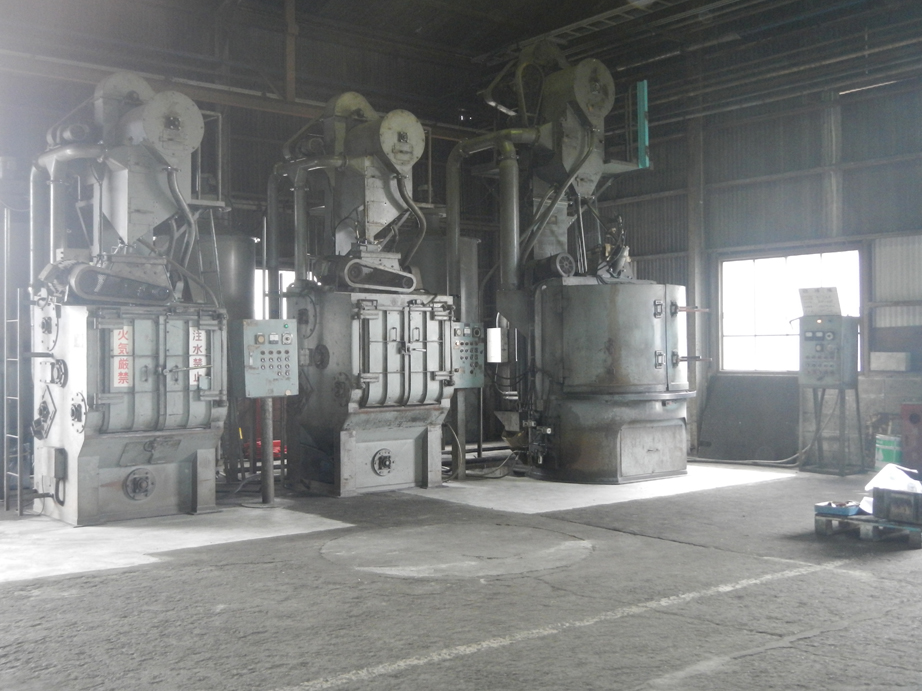

▼ショット作業場

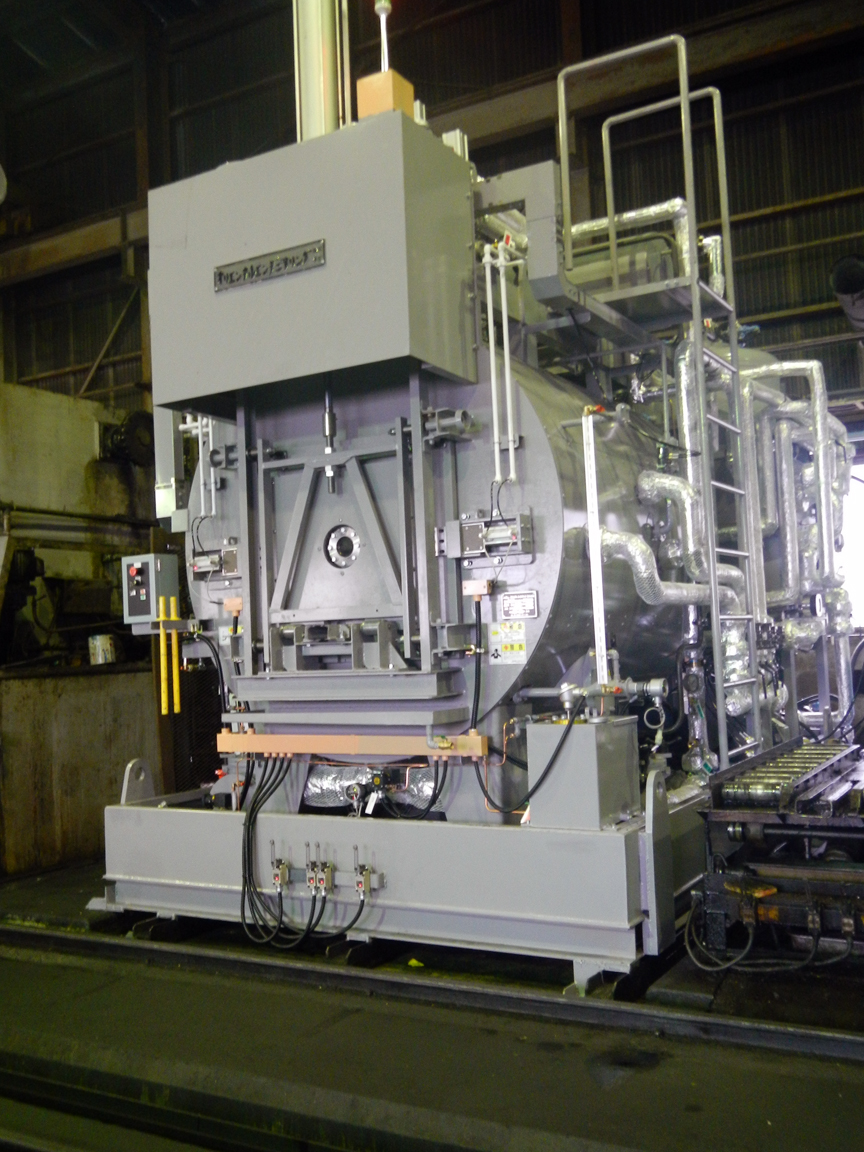

炭化水素系真空洗浄機

【処理】 ・熱処理前の付着油脂類の除去 ・焼き入れ後の製品についた焼き入れ油の除去 【特徴】 熱処理のために創られた高い洗浄力を持った最新型の設備 【詳細】 仕様 炭化水素系真空洗浄機 （オリエンタルエンヂニアリング株式会社製） 処理能力 400kg 使用温度 120℃ 加熱方式 電気加熱 洗浄剤 炭化水素系溶剤（第３石油類） 洗浄方式 ・浸積 ・シャワー ・窒素パブリング ・真空乾燥

▼炭化水素系真空洗浄機

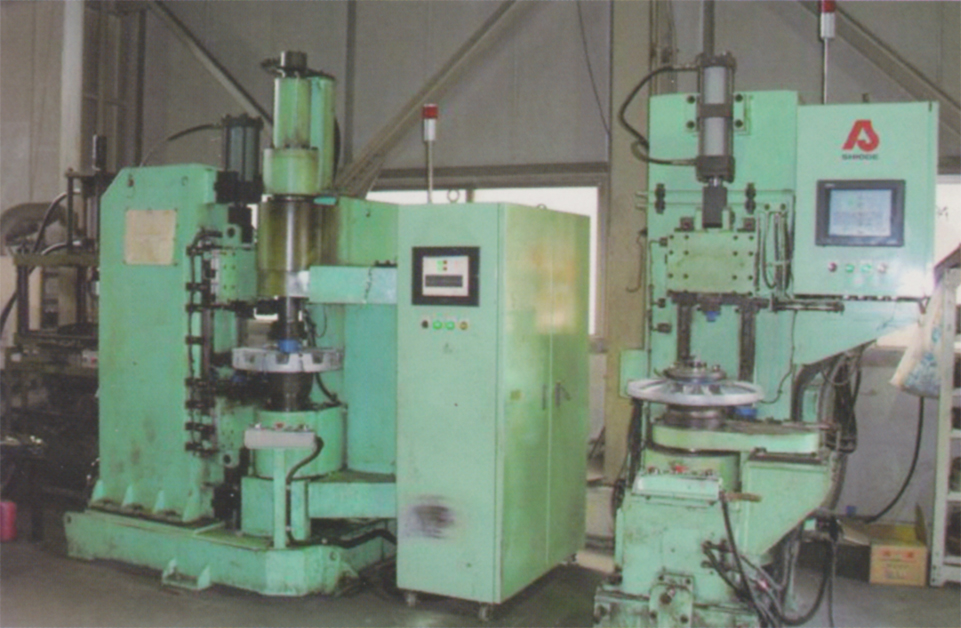

アルミホイール自動歪取機

【処理】 ・アルミホイールの歪取り 【特徴】 アルミホイールの歪を、360度回転しながら自動計測し、 コンピュータ制御でこれを取り除きます。 またピンポイント矯正が可能です。

▼ホイール自動歪取機

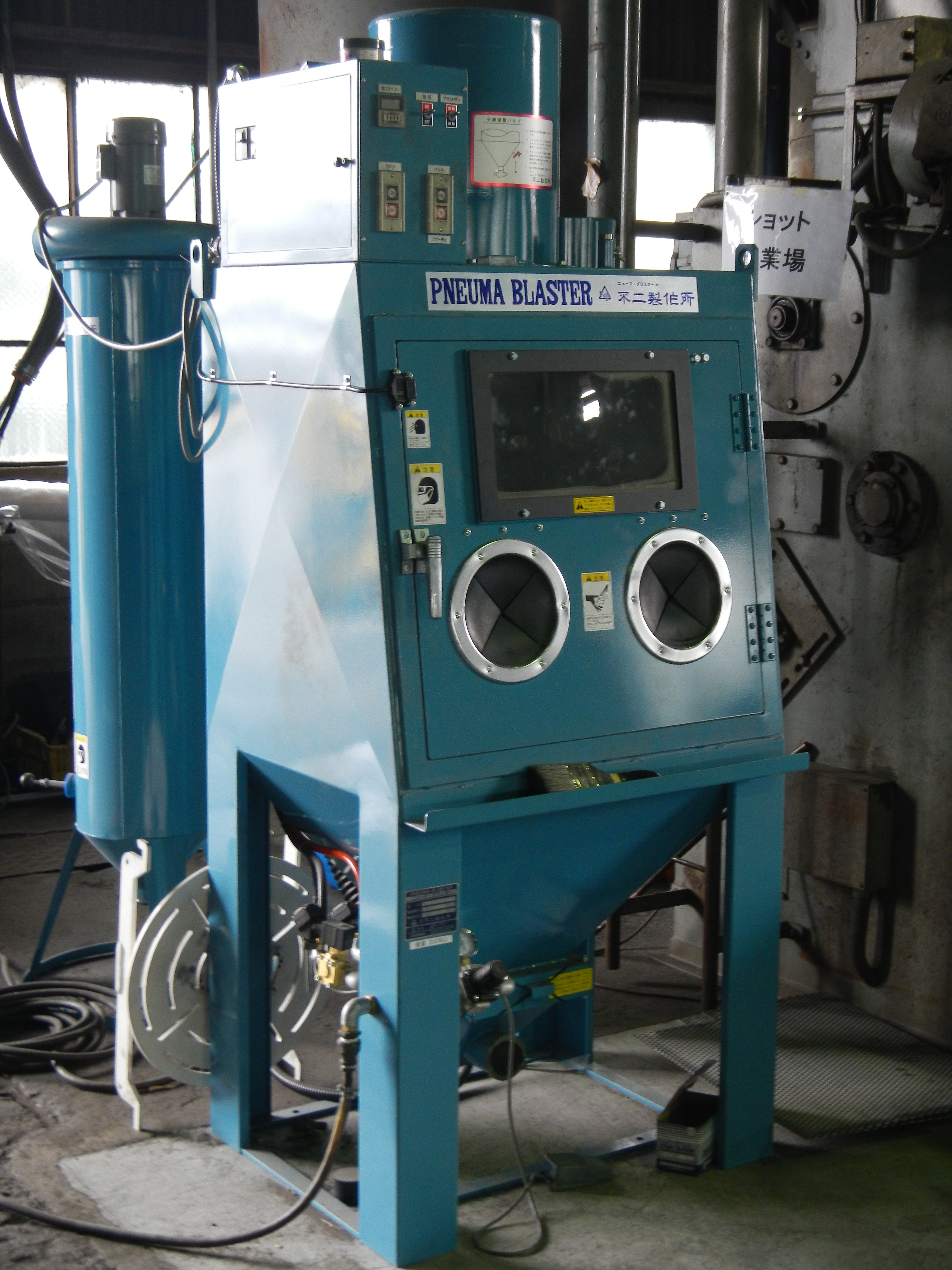

サンド研掃機

【処理】 ・ワーク表面の研掃 【特徴】 アルミナまたはガラスビーズをエアーとともにぶつけて ワーク表面を綺麗に仕上げます。 【詳細】 メディア ・アルミナ＃１８０ ・ガラスビーズ

▼サンド研掃機

検査機器

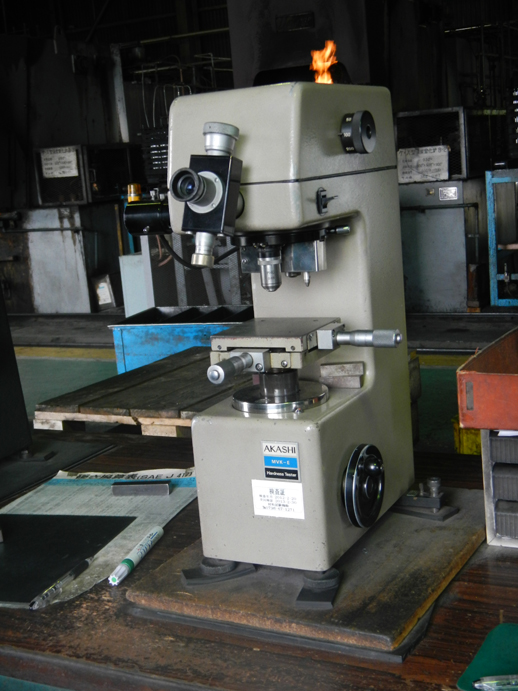

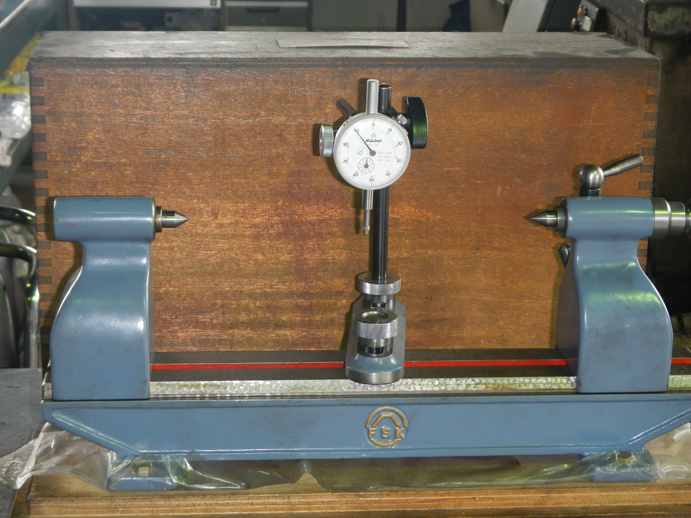

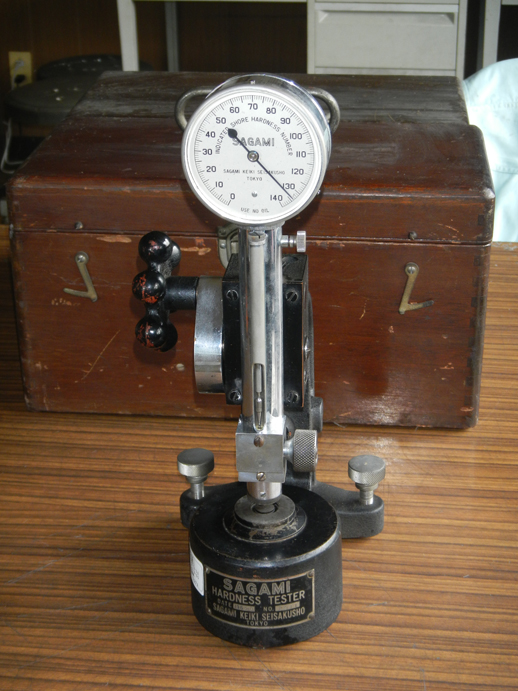

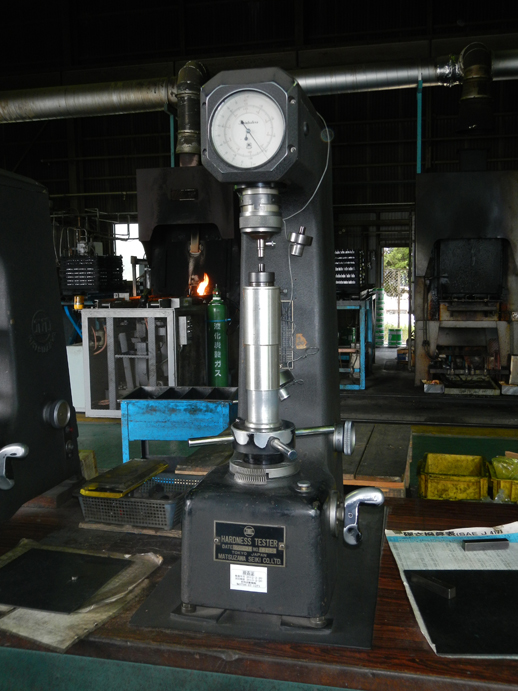

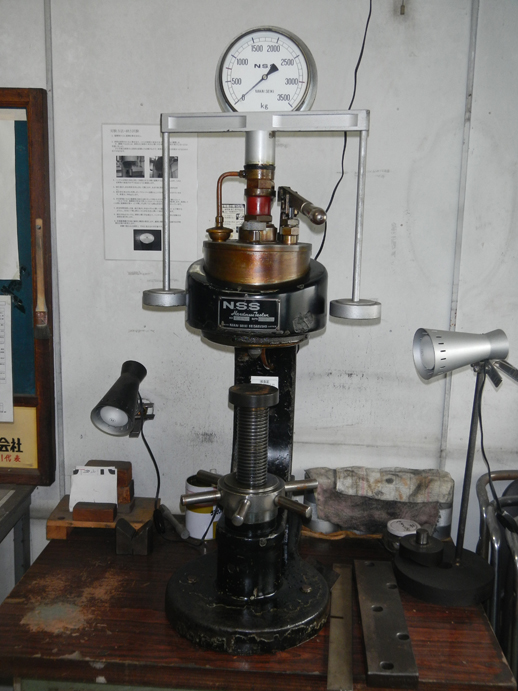

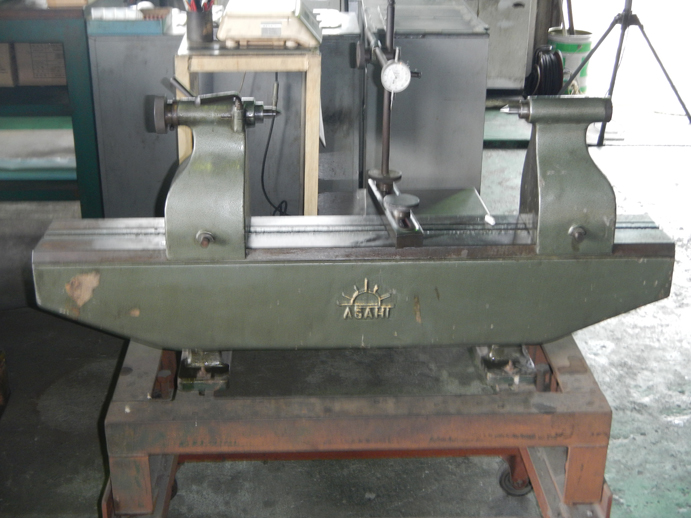

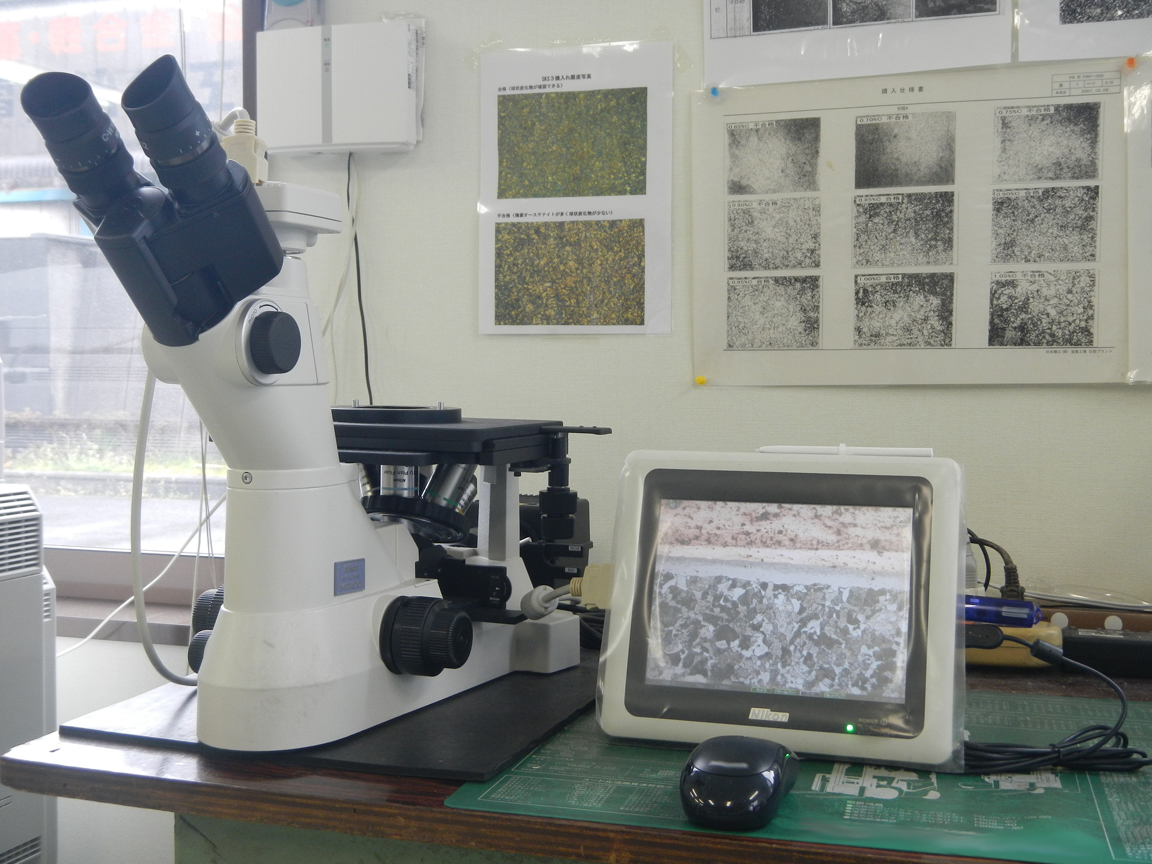

ショア硬度計 ブリネル硬度計 ポータブルＣＯ２分析計 マイクロビッカース硬度計 ロックウェル硬度計 金属顕微鏡 偏心計測器 大型偏心計測器

その他

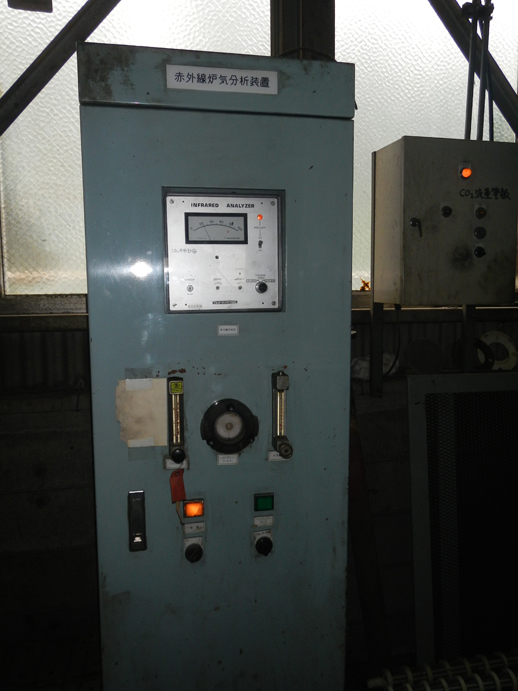

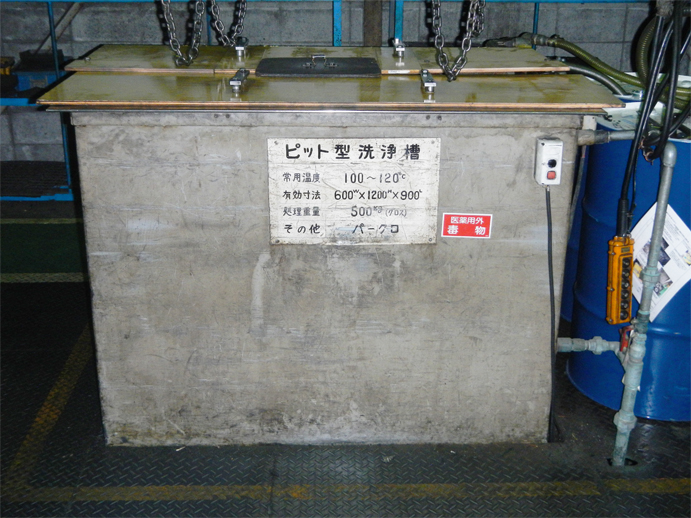

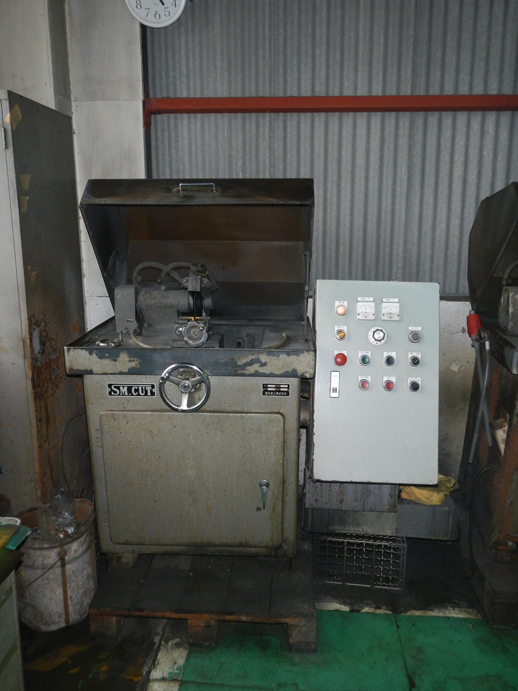

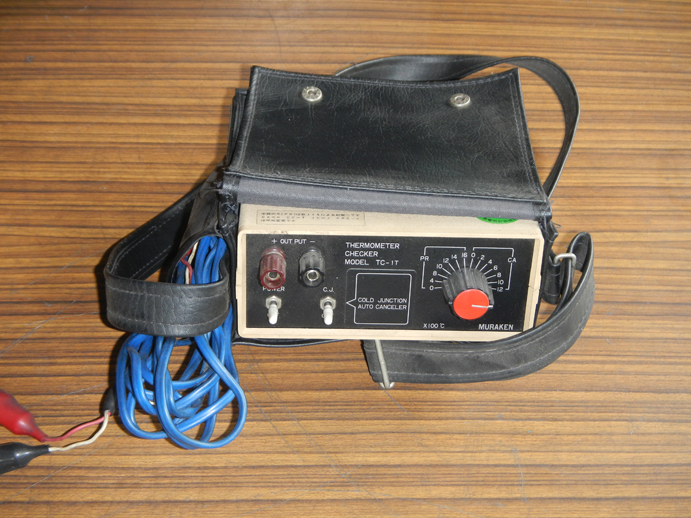

起電力発生機 ピット型洗浄機 赤外線炉気分析装置 油圧式プレス矯正器 自動試料切断機
